结构与工作原理

　　ZCG型中心传动刮泥机采用中心传动、悬挂式，污水从工作桥下进水管流入导流筒扩散后，均匀的向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心立轴旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心集泥槽后
，靠池内静水压由排泥管排出池外


，水面上的浮渣通过旋转撇渣装置撇向池边
，再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。

　　设备主要特点

　　1、驱动装置采用三级摆线针轮减速机传动，传动稳定，结构紧

　　凑
，机械效率高;

　　2、刮泥机立轴下端设有水下支承
，避免立轴转动时的偏摆;

　　3、设置机械和电子双重过载保护
，运转安全可靠;

　　4
、设备操作简便
，可直接就地/远程控制设备的运行。

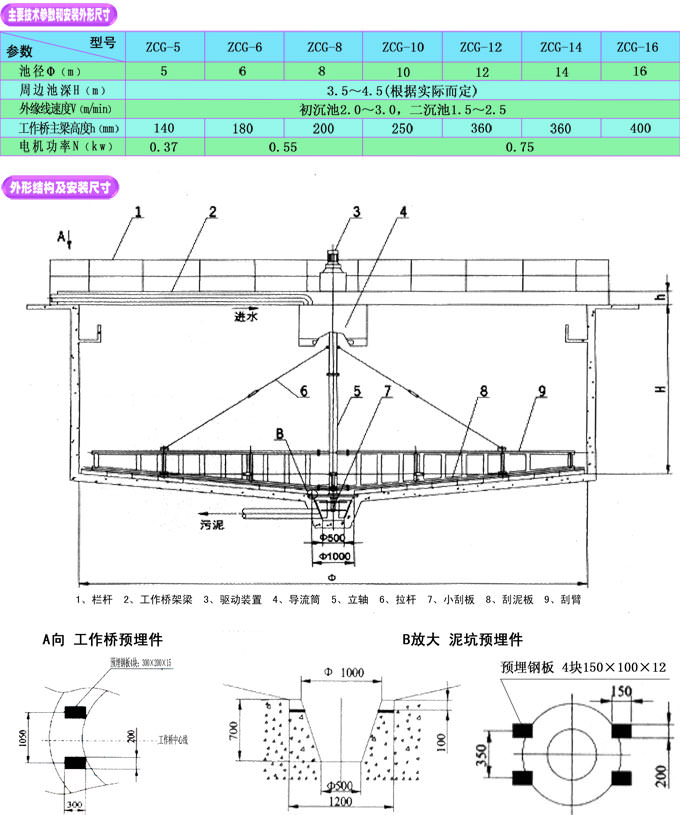

　　型号规格表示

　　订货须知

　　1、订货时，请注明池径
、池深等主要参数及提供沉淀池土建图;

　　2
、请注明设备材质;

　　3、若需配套不锈钢出水槽、出水堰板、浮渣挡板等附件，请注明相关尺寸;

　　4、若客户有特殊要求，可在订货合同中事先注明。
